Betriebsmittelkonstruktion

Stanzwerkzeuge

CAD-Konstruktion von Betriebsmitteln, Stanz- und Umformwerkzeugen.

 - Folgeverbundwerkzeuge
 - Transferwerkzeuge

 - Prototypwerkzeuge

Artikelkonstruktion und Artikeloptimierung
Produktentwicklung

Ausführung:

Die Konstruktionsunterlagen werden so angefertigt, wie der Kunde sie benötigt; z.B. nur 3D-Daten, 3D- und 2D-Unterlagen komplett bemaßt, 3D-Daten mit kundenspezifischer Farbcodierung der Flächen uvm.


Lösungen werden für alle Arten einer Fertigung angeboten:
Von vollautomatische Großserienwerkzeugen und -vorrichtungen bis zu Werkzeugen und Vorrichtungen für manuelle Arbeitsgänge.



Seit Anfang 2018 bieten wir in Zusammenarbeit mit Partnern hauptsächlich in Deutschland und auf Kundenwunsch in Fernost auch komplette Lösungen für Stanzwerkzeuge, Formenbau und zerspanende Bearbeitung an.

Stamping tools

CAD design of devices, equipment, stamping and forming tools.

 - Progressive dies
 - Transfer tools

 - Prototye tooling

product design and product optimisation
product development

Implementation:

The design documents are made as required by the customer. For example only 3D data, 3D and 2D documents completely dimensioned, 3D data with customer specific colour coding of the surfaces and much more.


Solutions are offered for all types of production:
From fully automatic mass production tools and devices to tools and devices for complete manual operations.



Since the beginning of 2018 we also offer complete solutions for punching tools, mold making and machining in cooperation with partners mainly in Germany and on customer demand in the Far East.

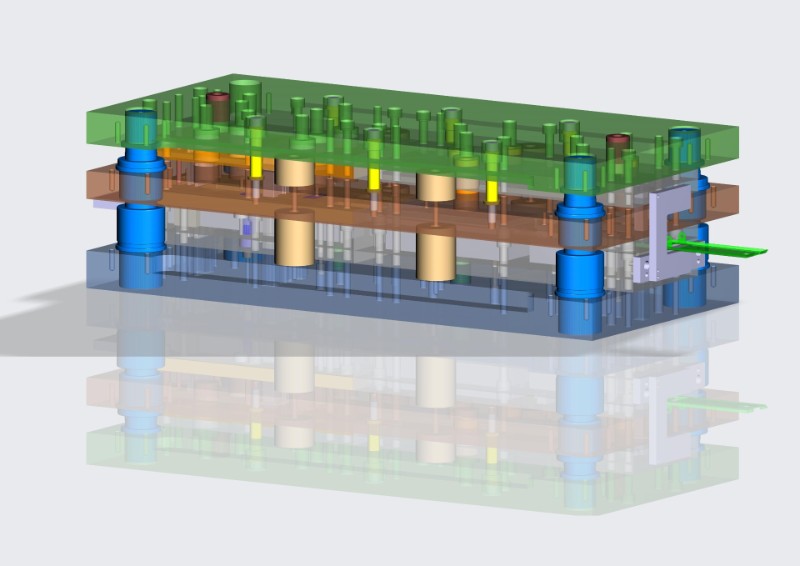

Folgeverbundwerkzeug
 Progressive die

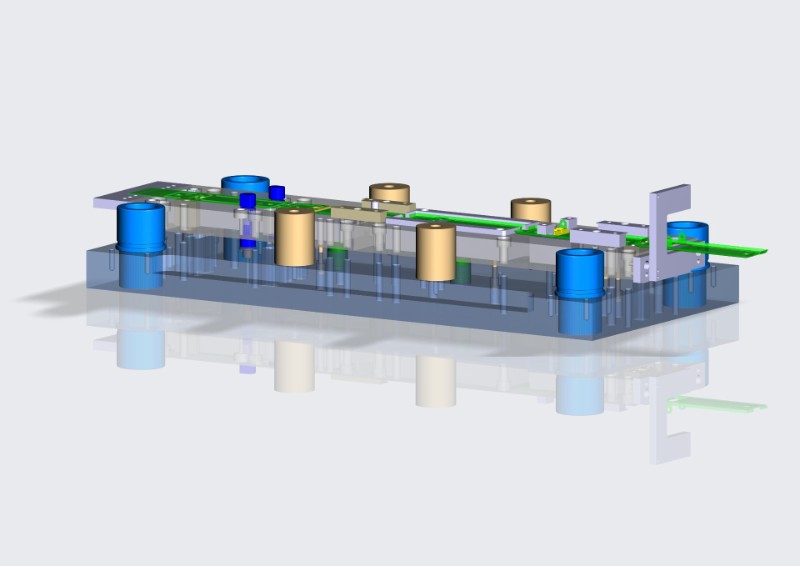

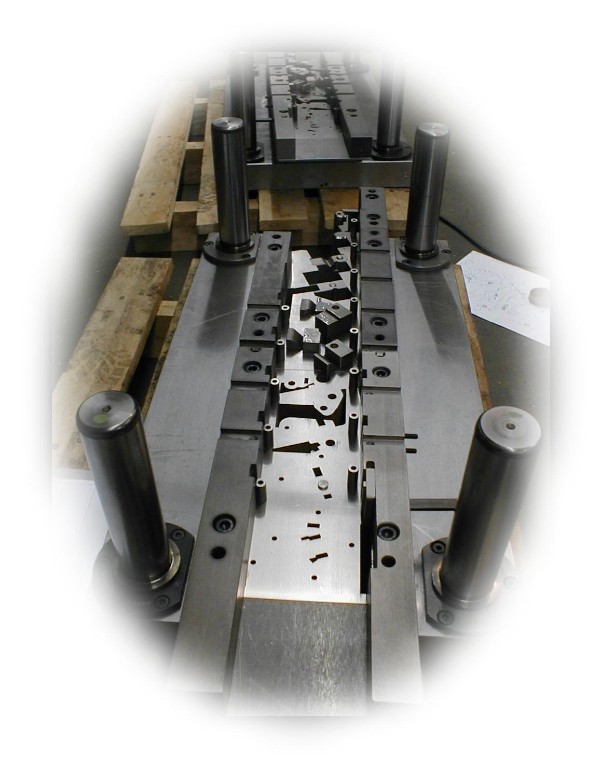

Folgeverbundwerkzeug - Unterteil
 Progressive die - lower section

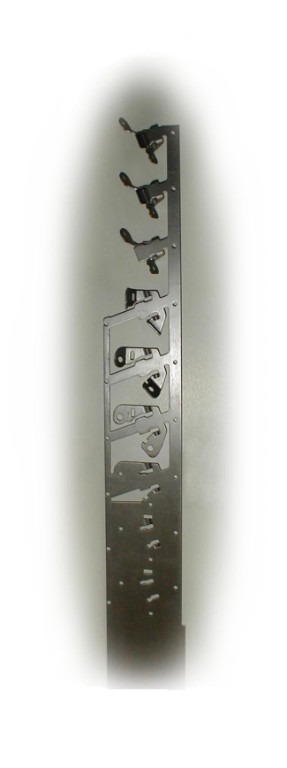

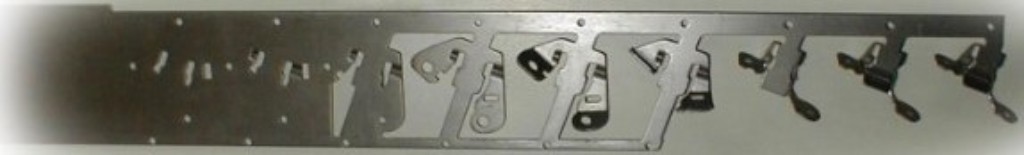

Folgeverbundwerkzeug - Stanzstreifen
 Progressive die - punched strip



rrrrr

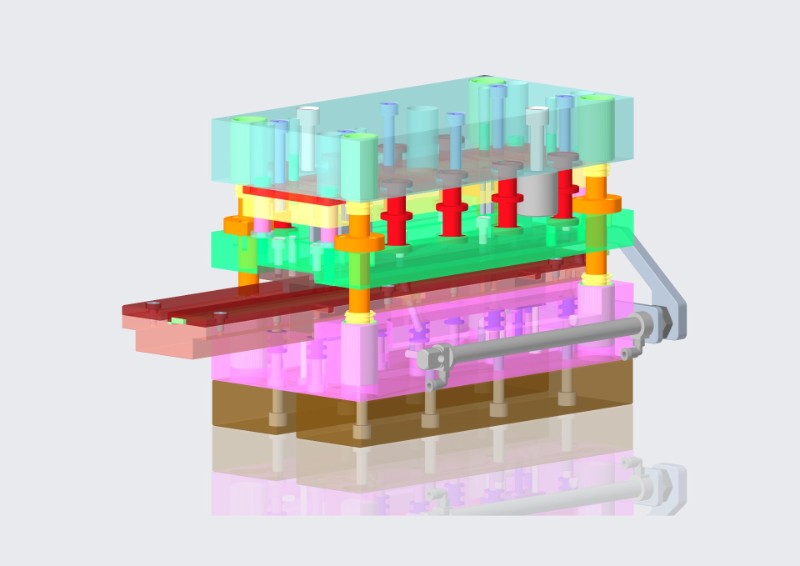

Folgeverbundwerkzeug mit pneum. Transfer eingebaut
Querbewegung über Schrägsäulen gesteuert
 Progressive die with built in pneum. transfer
 Transverse movement controlled by inclined pins

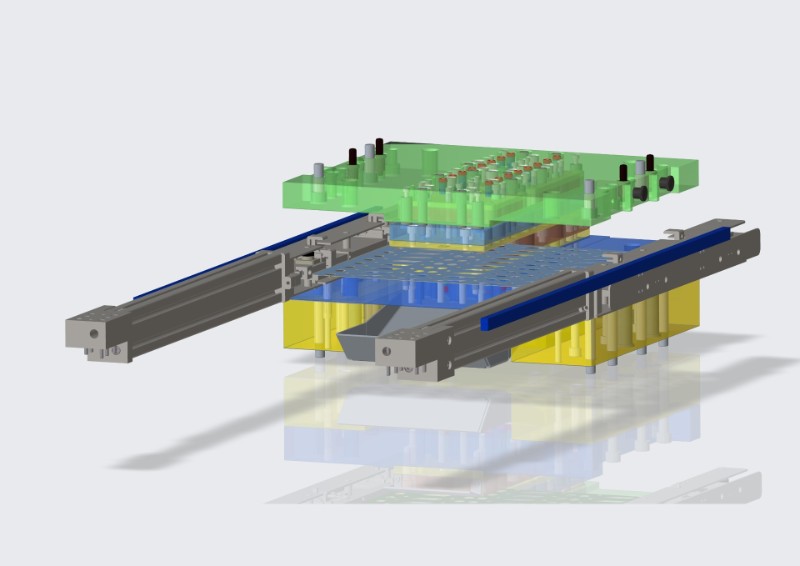

Sonderanwendung
Endanwendung
Special application
Final application

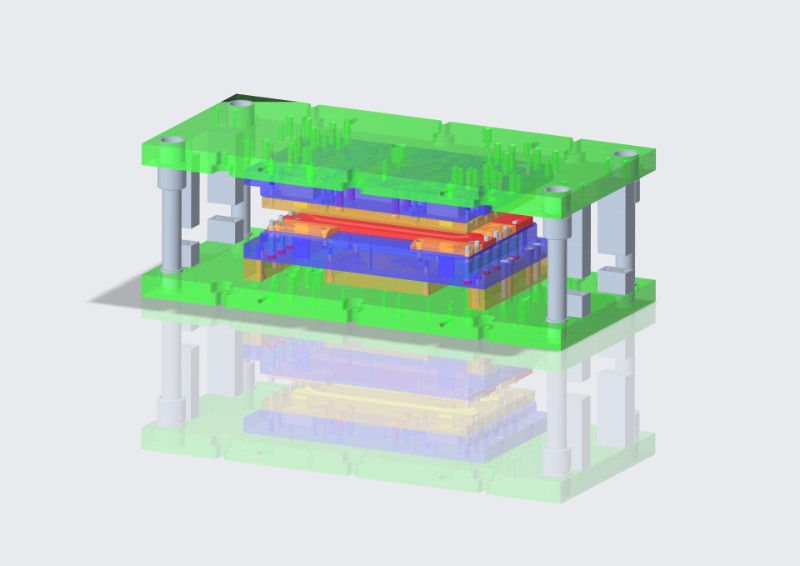

Sonderanwendung
Endanwendung
Special application
Final application





Automotive Anwendung - Konstruktion und Werkzeugbau

Teil einer Airbag-Baugruppe
Zwei Werkzeuge für gespiegelte Artikel

Automotive application - Design and tooling

 Part of an airbag assembly
Two tools for mirrored parts
